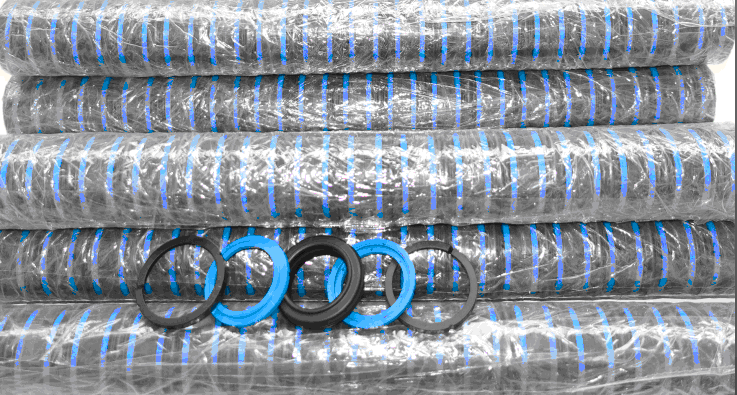

DAS/ DBM 組合密封
說明
DAS/DBM 組合密封是一種雙作用的密封和導向元件，
由一個彈體密封圈、兩個擋圈和兩個導向環組成。密封
圈在靜態和動態都能起良好密封作用，而擋圈可防止橡
膠密封圈被擠入密封間隙，導向環的作用是使活塞在缸
筒內導向并吸收徑向力。這種設計提供了一種緊湊的密
封與導向的組合，可用于開放式或封閉式安裝溝槽。
結構
DAS/DBM組合密封在實際使用中幾種不同的截面幾何
形狀，通常是根據現有的安裝溝槽來選擇確定的。

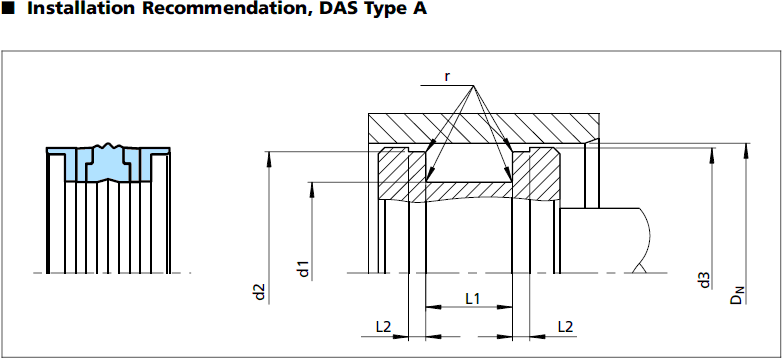

DAS型號A （訂貨號 PCA）
這種型號的產品特點是具有直線形的、長邊、L形截面
的導向環。與B型產品相比，對于相同的缸筒直徑，它
的溝槽深度較淺，適合于缸筒壁厚較薄的應用場合如伸
縮油缸。

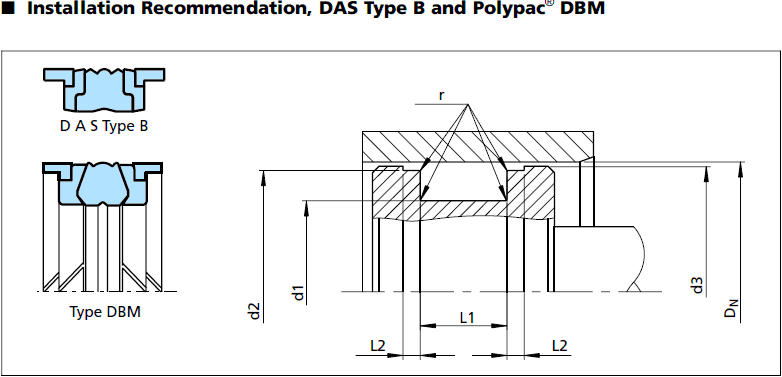

DAS型號B （訂貨號 PCB）
這種型號的產品特點是有Z形擋圈，它在內部形成了帶
彈性體密封圈的腔室，并且由外側的L形導向環對中。
對于許多規格的活塞來說，由于所受的側向載荷不同，
因此可根據需要選擇不同尺寸的導向環(尺寸L2) ，詳細
數據請參見表XLIV。
由于溝槽的深度較深，密封件的截面比型號A更堅固，
并且要求更大的安裝力。
DBM 組合密封
DBM組合密封的截面特點是一個人字形擋圈，它可以
有效防止彈性體密封圈變形和/或被擠出。擋圈外側的
L形導向環有對中作用。
可選配置
當系統壓力大，且徑向負載高時，對于DBM 組合密封
也可考慮選擇DBM/NEO作為活塞密封。這種產品不帶
L形導向環，但有擋圈，同時需另配單獨的律特士®導
向環。詳細數據請向特瑞堡密封系統公司咨詢。
Polypac® 型號 導向環: DBM/NEO
擋圈
密封圈
導向環
擋圈
密封圈
導向環
擋圈
密封圈
圖 40 DAS組合密封，A型
優點
- 密封效果好，也適用于支承缸
- 可安裝在封閉式溝槽中，能降低加工成本
- 經濟型的“密封加導向”解決方案
- 開切口的擋圈和導向環安裝方便

應用示例
DAS/DBM 組合密封推薦用于液壓元件的雙作用活塞
密封件，例如： .機床 .汽車起重機 .叉車和搬運機械 .農業機械
技術數據
工況技術條件
壓力: 達35 MPa，峰值達40 MPa
速度: 達0.5 m/s
溫度: -30℃至+100℃
材料: 礦物液壓油，抗燃液壓油，HFA，HFB，
HFC(<+40℃)

材料
DAS 組合密封用于下列材料組合:
密封圈: 丁腈橡膠，邵氏 A 70
擋圈: 聚酯彈性體
導向環: POM
組件代號: NCRO
DBM組合密封用于下列材料組合:
密封圈: 丁腈橡膠，邵氏 A 80
擋圈: 聚酯彈性體
導向圈: POM
組件代號: N8RO

重要提示:
以上數據是最大值，并且不能同時使用。例如：最高
壓力取決于材料類型、壓力、溫度和間隙值。
溫度范圍也是根據介質決定
